ProfiSeal feuerfeste Schottabdichtung

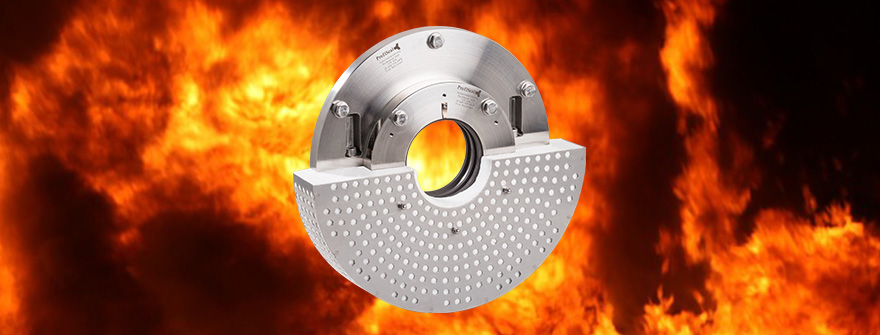

ProfiSeal feuerfeste Schottabdichtung 50 – 400 mm, A-60 Ausführung

Technische Merkmale

  • Feuerfest A-60 und wasserdicht, Baumustergeprüft nach IMO 2010 FTP Code, Part 3 und MSC85/26, Add. 1, Annex 22
  • Trockenlaufende Spaltdichtung
  • Einfache Montage durch geteilte Gehäuse und geteilte Dichtringe
  • Elektr. Trennung zwischen Welle und Schott (keine Beeinflussung der Kathoden-Schutzsystems)
  • Radiale Beweglichkeit: +/- 5 mm
  • Axiale Beweglichkeit: theoretisch unbegrenzt
  • Gehäuseisolierung und Blechabdeckungen sind Lieferumfang enthalten

Einsatzgrenzen

  • Wellendurchmesser (d) 50 … 400 mm (größere Wellen-Ø auf Anfrage)
  • Druck (p) max. 2 bar
  • Temperatur (t) -5° … +950° C
  • Gleitgeschwindigkeit (v) max. 40 m/s

Typgenehmigungen

Type Approval Feuerfest - Seite 1 Type Approval Feuerfest - Seite 2

PDF herunterladen



PDF herunterladen

Feuerfeste Schottabdichtung

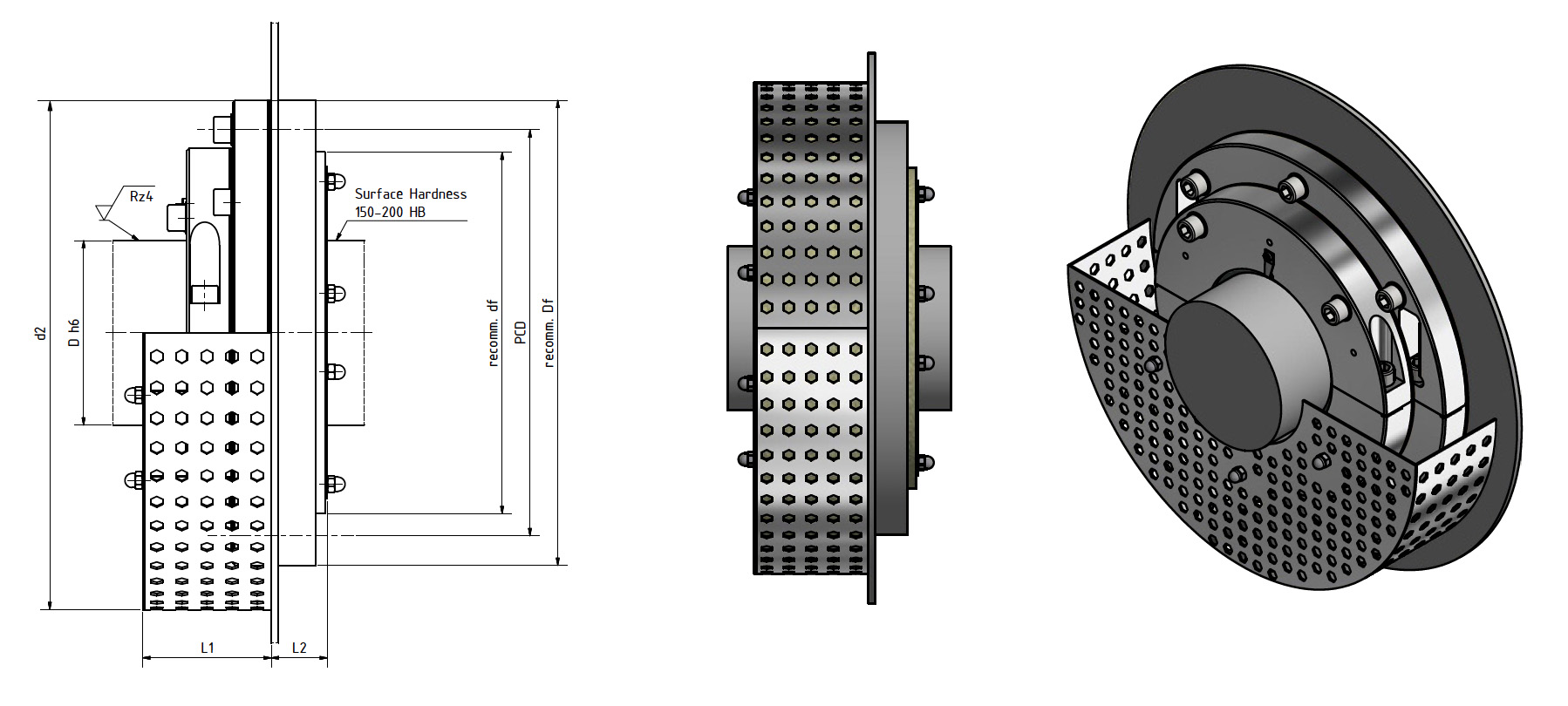

Technische Daten
Datenblatt feuerfeste Schottabdichtung
Legende

POS. Benennung Material QTY Bemerkung
1 Dichtring Carbon 3 Dichtring geteilt
2 Spiralzugfeder 1.4401 / 1.4571 3
3 Mitnehmer 1.4401 / 1.4571 3
4 Gehäuse doppelt 1.4571 1 Geteilte Ausführung
5 Gehäuse einfach 1.4571 1 Geteilte Ausführung
6 Gehäuse – 1 für Isolation V4A 1
7 Gehäuse – 2 für Isolation V4A 1
8 Isolation Firemaster Plus Planket 38 mm Morgan Thermal Ceramics Deutschland GmbH
9 Zylinderschraube A4 – 70 / CRES 4 DIN 912 – M12 x 30
10 Zylinderstift 1.4571 / 1.4401 4
11 Zylinderschraube A2 – 70 / CRES 6 DIN 912 – M4 x 5
12 Federlasche 1.4401 / 1.4571 6
13 Gewindestift 6 DIN 914 – M6 x 65
14 Hutmutter 12 DIN 1587 – M 6
15 Isolierhülse 10 nicht dargestellt
16 Gewindestift 6 DIN 914 – M6 x 55
d Ø D Ø LK Ø df Ø Df n
50 300 200 170 240 4
60 310 220 190 260 4
70 320 220 190 260 4
80 330 230 200 270 4
90 340 240 210 280 4
100 350 250 220 290 4
110 360 260 230 300 6
120 370 270 240 310 6
130 380 280 250 330 6
140 390 290 260 330 6
150 400 300 270 340 6
160 410 310 280 350 6
170 420 320 290 360 6
180 430 330 300 370 6
190 440 340 310 380 6
200 450 350 320 390 8
220 470 370 340 410 8
240 490 390 360 430 8
260 510 410 380 450 8
280 530 430 400 470 8
300 550 450 420 490 8
320 570 470 440 510 8
340 590 490 460 530 8
360 610 510 480 550 8
380 630 530 500 570 8
400 650 550 520 590 8

Andere Wellen- und Gehäuse-Abmessungen auf Anfrage
